infineon英飛凌TLE4999 c8最先進的閥門或閥瓣位置感應雙通道線性霍爾傳感器IC

英飛凌 TLE4999 c8提供了滿足系統級最先進的功能安全要求所需的所有手段。它的開發完全符合ISO 26262。該器件通過一個單片硅設計中包含的兩個傳感器元件在一個芯片上提供高冗余度。兩種不同的霍爾傳感器元件(“主”和“子”)在芯片內部具有獨立的信號路徑。合理性檢查確保了ASIL D公司優質功能安全合規系統所需的高診斷覆蓋率

TLE4999C8電源架構分為一個數字電源和兩個模擬電源電路。這種基本電源設置將快速開關數字部分與噪聲敏感模擬電路分開。兩個模擬電源域是確保主霍爾傳感器元件和副霍爾傳感器元件內部電壓調節良好分離的基礎。在信號部分之后，我們發現每個傳感器元件都有自己的模數轉換器、數字信號處理器和存儲區域，以確保最大的獨立性和卓越的噪聲性能。兩個數字信號處理器使用各自的溫度、應力和霍爾信號信息以及存儲在可編程只讀存儲器中的補償參數來計算兩個獨立的輸出值。

此外，傳感器提供多點校準，有9個可選設置點，用于增強輸出信號的線性化。為了輕松靈活地適應磁路設計的非線性，該芯片提供了5種不同的校準特性。

快速數字短脈沖寬度調制碼(SPC)通信接口提供從3.0微秒到0.5秒的單位時間，用于在不到500秒的時間內傳輸主信號和子信號，并支持SPC總線的單個數據線上的4個傳感器。該傳感器提供4種不同的輸出信號模式(12/14/16位)，由循環冗余校驗和滾動計數器保護。

TLE4999C8在系統級的幾個交叉檢查可以通過外部安全機制實現。這樣就有可能實現符合ASIL D

TLE4999C8功能概述

兩個高精度冗余霍爾測量通道(主通道和副通道)集成在一個芯片上

開發符合ISO 26262的安全要求，達到ASIL D

快速數字程控接口，最小。在不到500秒的時間內傳輸主信號和子信號的單位時間為0.5秒，支持總線上最多4個傳感器集成電路的數據和幀保持功能

可選的12/14/16位輸出信號，由循環冗余校驗和滾動計數器保護

數字溫度和應力補償

最多9個點的可選多點校準，具有預定義的特性

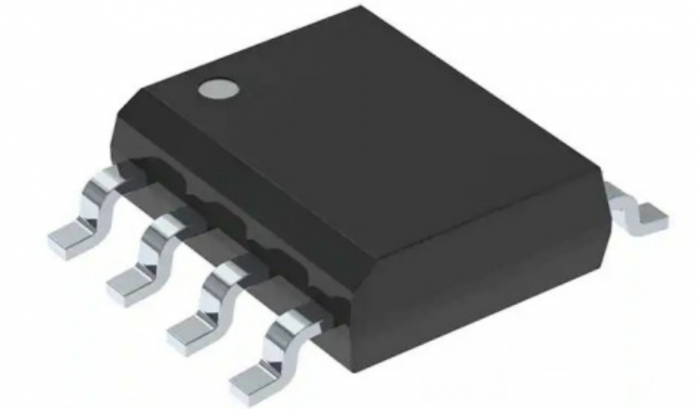

用于印刷電路板模塊表面安裝的薄8引腳貼片單傳感器封裝

工作結溫范圍-40℃至150℃

主通道和子通道可在可編程只讀存儲器中獨立編程

16位用戶可配置標識

電源電壓5.5至7伏

TLE4999C8潛在應用

轉向扭矩傳感

剎車和加速踏板

閥門或閥瓣位置感應

高速應用

汽車和工業安全

任何其他種類的精確和快速線性測量應用
